| Menşe yeri: | Çin |
|---|---|
| Marka adı: | SFFILTECH |
| Sertifika: | CE |
| Min sipariş miktarı: | 1 Set |
| Ambalaj bilgileri: | Ahşap durumda |
| Teslim süresi: | 20-30 gün |
| Ödeme koşulları: | L / C, D / A, D / P, T / T, Western Union, MoneyGram |
| Yetenek temini: | aylık 100000pcs |
| Adı: | paslanmaz çelik kartuş filtre konut | Filtrasyon doğruluğu: | 1μm ~ 100μm |
|---|---|---|---|
| Çalışma sıcaklığı: | 5 ~ 40 ℃ | Basınç: | 0.6-1.6MPa |
| Kartuş Miktarı: | 1 çekirdekten 180 çekirdeğe | Seal Malzeme: | PTFE, kauçuk |
| Vurgulamak: | stainless steel filter housing,metal filter housing |
||

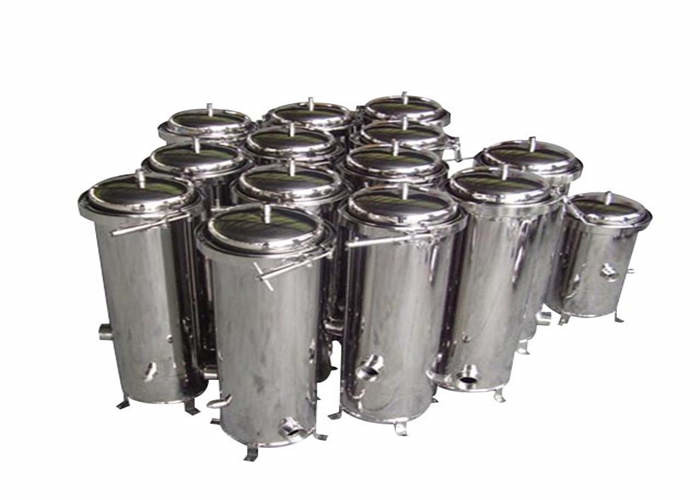

10 inç kimyasal kartuş sıvı filtre gövdesi
Güvenlik filtreleri olarak da bilinen kartuş filtre, suyun takip işleminin gerekliliklerini yerine getirmek için bulanıklığı 1 derecenin üzerindeki minik parçacıkları uzaklaştırmak için basınçlı kaptan önce ayarlanır; Bazen, küçük partiküllerin (örneğin kırık reçine gibi) bitmiş suya karışmasını önlemek için tüm su sisteminin sonuna yerleştirilir.
Pileli kartuş filtre Çalışma Prensibi
Güvenlik filtresi olarak da bilinen kartuş filtre. Kabuk, yüksek kaliteli paslanmaz çelikten imal edilmiş, kalıplanmış filtre kullanarak filtre, Sıvı, basınç altında filtreden geçti, filtre üzerinde kalan artık ve filtreden çıkan süzüntü akışı, su, çökelti ve askıda katı maddeler, bakteri içindeki kirleri etkili bir şekilde giderebilir Kalıplanmış filtreler: kumaş, elek, filtre, sinter filtre tüpü, yara filtresi, eriyik üflemeli filtre, mikro gözenekli filtre ve çok fonksiyonlu filtre. Farklı filtre nedeniyle, filtre gözenek boyutu aynı değildir. Hassas filtre, kum filtresi (kaba) ile ultra filtrasyon arasında, filtre gözenek boyutu genellikle 0.01-120um arasında bir filtre arasındadır. Aynı filtre formu için, boyutlarına göre farklı modellere ayrılır.
Yaygın olarak kullanılan yara filtresi ve eritilerek şişirilmiş filtre
Yara filtresi (aynı zamanda petek filtresi olarak da bilinir) iki tür vardır: biri poliptir
ropylene fiber - polipropilen iskelet filtrasyonu, maksimum sıcaklık 60 ℃; diğeri pamuk lifi - paslanmaz çelik çerçeve filtresi, maksimum sıcaklık 120 ℃'dir.
Eritilerek şişirilmiş filtre ham maddesi polipropilendir, maksimum çalışma sıcaklığı 60 ℃ 'dir. Sofistike filtreler askıda katı maddeleri, kolloidal maddeleri ve bazı ince partiküllü maddeleri vb.
1. Gıda endüstrisi: alan suyunun, maden suyunun, içeceklerin, likörlerin arıtılmasının ve filtrasyon işleminin ince bir filtresi.
2. İlaç endüstrisi: steril su, oral, infüzyon ve enjeksiyon suyu arıtma.
3. Elektronik endüstrisi: su hazırlama yarı iletkenler, aletler, resim tüpleri ve diğer üretim tesisleri, yıkama suyu filtrasyon çubuğu.
4. Kimya endüstrisi: organik çözücüler, esterler, alkoller, asitler, alkaliler ve diğer kimyasallar, yağların saflaştırılması.
5. Petrol endüstrisi: petrol sahası su enjeksiyonu hazırlama vb.
6. Çevrenin korunması, galvanik atık su, baskı atığı, farmasötik atık ve diğer endüstriyel atık su arıtma.
7. Deniz suyu, acı su tuzdan arındırma suyu arıtma, oteller, apartmanlar su arıtma.
8. Hassas filtre genellikle elektrodiyaliz, iyon değişimi, güvenlik filtreleri ters osmoz cihazları için güvenlik filtresi olarak kullanılır.
Pileli kartuş filtre yuvası
| Çalışma basıncı: | 0.6 / 1.0 / 1.6Mpa |
| Gövde Malzemesi: | Paslanmaz çelik (SUS304, SUS304L, SUS316, SUS316L). |
| Çalışma sıcaklığı: | 5 ~ 40 ℃ (bilgilendirilmek için 60 exceed aşan) |
| Tasarım sıcaklığı: | 5 ℃ -100 ℃ |
| Basıncı değiştirin: | 0.05MPa-0.07MPA |
| Filtre arayüzü: | düz sıkıştırma, eklenti |
| Silindir ve taban bağlantı modu: | hızlı açma, flanşlı |
| Filtrasyon doğruluğu: | 1μm ~ 100μm |
| Kartuş Miktarı: | 1 çekirdekten 180 çekirdeğe |
| Filtre Uzunluğu: | 10 "~ 40" |
| Mühür tipi: | O-ring veya düz rondela |
| Mühür Malzemesi: | PTFE, kauçuk. |
| Dış tedavi: | Mat jet boncuklar, ayna elektrolitik parlatma. |
| Sızdırmazlık malzemesi: | nitril kauçuk, silikon, Viton, silikon conta için standart konfigürasyon. |
| Arayüz türü: | GB, HG, DIN, ANSI, JIS standart flanşları, diş ağzı, kelepçeler vb. |
| Flanş standardı: | GB, HG, SH, HGJ, JB, ANSL, JIS ve diğer standartlar. (Kullanıcı tarafından belirtilen, lütfen basınç seviyesini belirtiniz) |
| Üretim, test standardı: | GB150 standardı veya kullanıcı tarafından belirlenmiş kriterler. |
| Filtre malzemesi | Sıcaklık (℃) | Basınç (MPa) | Hassas (um) | Boyut (mm) |
| Sinterlenmiş titanyum alaşımlı filtre | ≤300 | 0.015 | 0.3 ~ 100 | Φ50 × 120 Φ50 × 450 Φ60 × 110 Φ60 × 300 Φ60 × 500 Φ60 × 1000 |
| Paslanmaz örgü filtre | ≤500 | 0.01 | 2 ~ 180 | Φ35 × 210 Φ65 × 250 Φ86 × 350 Φ86 × 500 Φ90 × 1000 |
| PTFE kıvrımlı filtre | ≤140 | 0.011 | 0.02 ~ 50 | Φ45 × 250 Φ45 × 500 Φ45 × 1000 Φ60 × 250 Φ60 × 500 Φ60 × 1000 |
| Pp örgü filtre | ≤60 | 0.012 | 0.1 ~ 60 | Φ45 × 250 Φ45 × 500 Φ45 × 1000 Φ60 × 250 Φ60 × 500 Φ60 × 1000 |
| Sinterlenmiş metal elyaf keçesi | ≤130 | 0.01 | 1 ~ 70 | Φ180 × 425 Φ180 × 800 Φ180 × 1000 |
| Seramik filtre | ≤250 | 0.018 | 0.4 ~ 80 | Φ100 300 × |
| Erime filtresi | ≤60 ℃ | 0.015 | 1-100 | Φ60 × 250 Φ60 × 500 Φ60 × 750 Φ60 × 1000 |
| Yara filtresi | ≤60 ℃ | 0.012 | 1-100 | Φ60 × 250 Φ60 × 500 Φ60 × 750 Φ60 × 1000 |

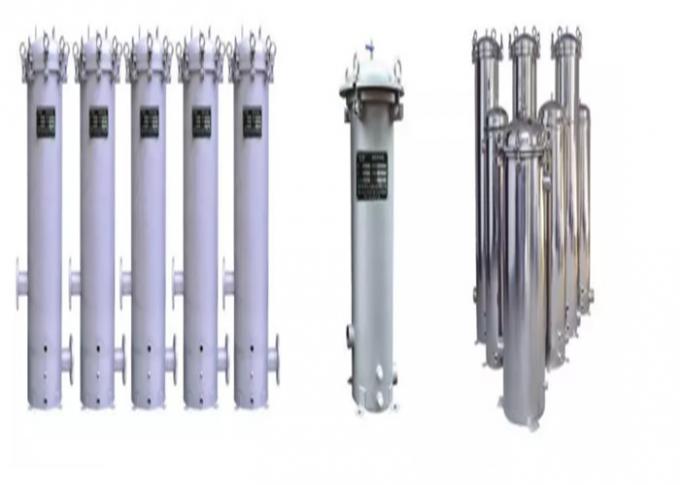

Hassas filtre muhafazası
1. Yüksek filtrasyon hassasiyeti, tek tip gözenek boyutu filtresi.
2. Küçük filtrasyon direnci, akı, durdurma yeteneği, uzun ömürlü.
3. Filtre temiz ve filtre medyası için ikinci bir kirlilik yok.
4.It ayrıca asit, alkali ve diğer kimyasal ajanları filtreleyebilir.
5. Yüksek yoğunluklu, ısıya dayanıklı, deformasyon direnci.
6. Düşük fiyat, düşük işletme maliyetleri, kolay temizlenebilir, filtre değiştirilebilir.
Pileli kartuş filtre bileşimi
Kartuş filtresi esas olarak filtre yuvaları, filtre kartuşları ve diğer bileşenlerden oluşur ve filtre yuva malzemeleri, aside ve diğer özel durumlarda kullanılırsa, R316 paslanmaz çelikten yapılacaktır, çoğunlukla R304 paslanmaz çelikten yapılır. Flanş ve kelepçeye bölünür ve flanşlı mahfaza daha büyük akış filtrasyonu sırasında kullanılır. Filtre esas olarak PP pamuktan yapılır, ayrıca bazı durumlarda yara filtresi veya aktif karbon filtresi ile de yapılabilir. Filtre sayısı 1 ila düzine kadar değişebilir, öncelikle su akış hızından belirlenir.

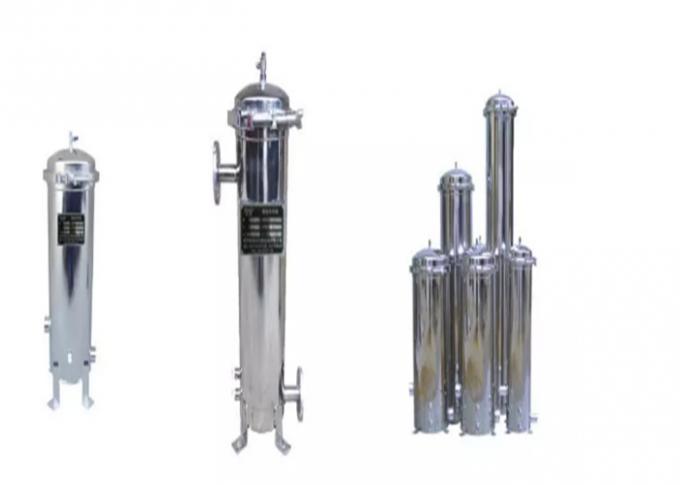

Küçük debili Hassas filtre muhafazası kelepçeli.
1. Gövde, etkili filtre değişimi ve temizliğini kolaylaştırmak için hızlı açma kasnağı (veya hızlı açma flanşı) yolunu açar.
2. Kompakt yapısı, küçük boyutlu, geliştirilmiş V şeklinde kasnak hızlı açılması, stres testleri, 0.6MPA'dan sonra herhangi bir bozulma ve sızıntı olmadan basınç.
3. Kartuş filtre, elektrokimyasal cilalama veya mat terbiye görünümü ile malzeme olarak paslanmaz çelik kullanır. Ayrıca PP mevcuttur.

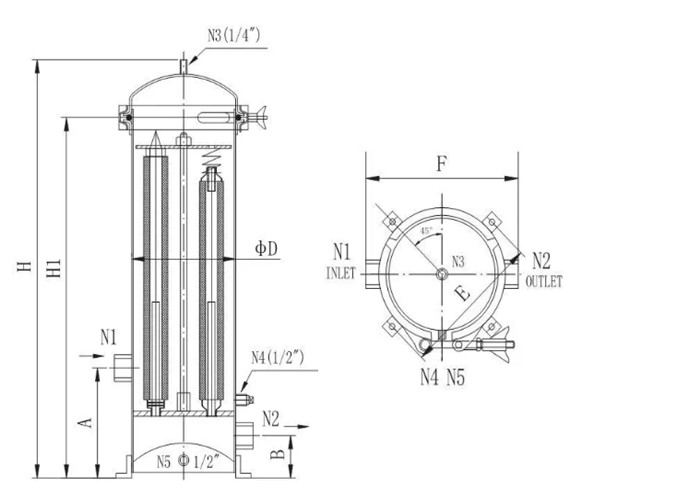

Pileli kartuş filtresi Parametre - Kasnak kapağı ile Küçük Akış Hızı
| model | øD | A (mm) | B (mm) | H (mm) | N1 / N2 Φ | (m³ / h) |
| JLQ1-10" | Φ 108 | 90 | 45 | 380 | 1" | 0.5 |
| JLQ1-20" | Φ 108 | 90 | 45 | 650 | 1" | 1 |
| JLQ3-10" | Φ 160 | 120 | 245 | 500 | 1" | 1.5 |
| JLQ1-20" | Φ 160 | 120 | 45 | 700 | 1" | 3 |
| JLQ5-10" | Φ 200 | 120 | 45 | 500 | 1.5" | 2.5 |
| JLQ-5-20" | Φ 200 | 120 | 45 | 740 | 1.5" | 5 |
| JLQ5-30" | Φ 200 | 160 | 60 | 1010 | 2" | 7.5 |
| JLQ5-40" | Φ 200 | 160 | 60 | 1290 | 2" | 10 |
| JLQ7-10" | Φ 230 | 160 | 60 | 500 | 1.5" | 7 |
| JLQ7-20" | Φ 230 | 160 | 60 | 760 | 1.5" | 7 |
| JLQ7-30" | Φ 230 | 160 | 60 | 1030 | 2" | 10.5 |
| JLQ7-40" | Φ 230 | 160 | 160 | 1310 | 2" | 14 |

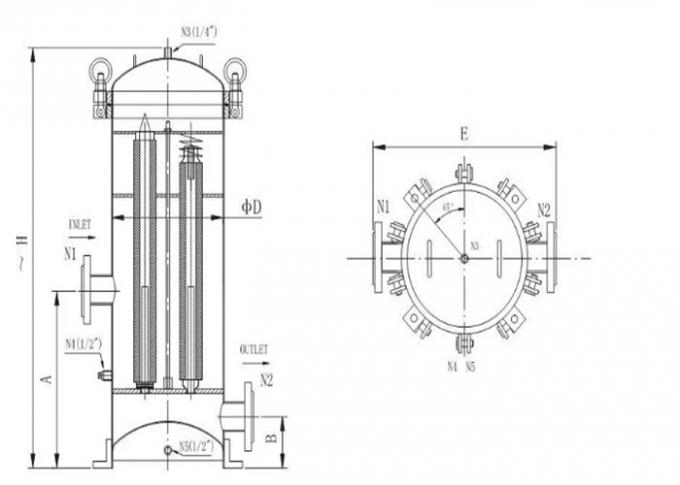

Pileli kartuş filtre - Flanş kapaklı Küçük Akış Hızı
Pileli kartuş filtre - Flanş kapaklı küçük debi
| model | øD | A (mm) | B (mm) | H (mm) | N1 / N2 Φ | (m³ / h) |
| JLQ10-30" | Φ 300 | 180 | 60 | 1050 | 2.5" | 15 |
| JLQ10-40" | Φ 300 | 180 | 60 | 1500 | 2.5" | 20 |
| JLQ15-30" | Φ 350 | 250 | 120 | 1050 | 2.5" | 22 |
| JLQ15-40" | Φ 350 | 250 | 120 | 1500 | 3" | 30 |
| JLQ20-30" | Φ 400 | 250 | 120 | 1100 | 3" | 30 |
| JLQ20-40" | Φ 400 | 250 | 120 | 1550 | 3" | 40 |
| JLQ25-30" | Φ 450 | 1050 | 300 | 1630 | 3" | 37 |
| JLQ25-40 | Φ 450 | 1200 | 350 | 2030 | 4" | 50 |
| JLQ30-30" | Φ 500 | 1050 | 350 | 1800 | 4" | 45 |
| JLQ30-40" | Φ 500 | 1200 | 350 | 2150 | 4" | 60 |
| JLQ40-30" | Φ 600 | 1050 | 400 | 1900 | 4" | 60 |
| JLQ40-40" | Φ 600 | 1200 | 400 | 2150 | 5" | 80 |
| JLQ50-30" | Φ 700 | 1050 | 400 | 1950 | 5" | 75 |
| JLQ50-40" | Φ 700 | 1200 | 400 | 2200 | 6" | 10 |
| JLQ65-30" | Φ 800 | 1200 | 400 | 2000 | 6" | 97 |
| JLQ65-40" | Φ 800 | 1350 | 400 | 2250 | 6" | 130 |
| JLQ80-40" | Φ 900 | 1350 | 450 | 2350 | 8" | 160 |
| JLQ100-40" | Φ 1000 | 1350 | 500 | 2450 | 10" | 200 |
Pileli kartuş filtre talimatını yüklemek
1. Kullanmadan önce filtre kabuğunu lütfen dikkatlice temizleyin.
2. Kartuş filtresini diğer hat içi filtreleme sistemlerine bağlayın. Lütfen giriş ve çıkış montaj yönlerini kontrol edin.
3. Kartuş durumunu kontrol etmek için filtre üst kapağını açın: O-ring'in sızdırmazlığı ve konumu.
4. Kullanıcılar, O halkasını ve kartuş soketini ıslatmak için ıslatıcı madde (Su örn.) Kullanabilir.
5. Kartuşu O-ring tarafının yakınında tutun, dikey olarak prize takın.
6. Tüm kartuşları yerleştirin, baskı plakasıyla sabitleyin ve üst kapakla kapatın.
Kabuğun üstündeki havalandırma valfini açın. Giriş valfini biraz açın, sıvının kabuk içine girmesine izin verin. Sıvı tamamen kabuğun içine girinceye ve havalandırma valfından sızıntı yapana kadar havalandırma valfini kapatın. Çıkış vanasını tamamen açana kadar kademeli olarak ayarlayın. Basınç düşüşünü 0,02MPa değerine ayarlamak için giriş vanasını yavaşça açın.
Pileli kartuş filtresi Çalıştırma talimatı
1.Eğer kartuş filtre desalt sisteminde kullanılıyorsa, lütfen özel kullanım talimatını okuyun.
2. Normal kullanım için, lütfen aşağıdakileri okuyun:
1. Giriş vanasını açın, filtreyi su ile doldurmak için vanayı havalandırın. Sonra çıkış valfini açın, filtrenin akış hızını ayarlamak için havalandırma valfini kapatın.
2. Kartuş kullanım süresi genellikle basınç göstergesi tarafından kontrol edilebilir. Normalde, maksimum fark basıncı 0,15 MPa'dır. Basınç alarm verdiğinde, giriş ve çıkış vanasını kapatma ve kartuşu değiştirme zamanı gelmiştir.
3. Havalandırma vanasını açın, vanayı boşaltın ve yeni kartuşları değiştirin.
İşlemdeki notlar
1. Basınç etkisinden kaçının, ters basınç yasaktır.
2. Diferansiyel düşüş 0.3MPa'dan büyükse veya akış hızı belirgin şekilde azaldığında kartuşu değiştirin.
3. Filtrenin kısa bir süre çalışması gerekmiyorsa, kartuşu steril çözeltide ıslatın, ancak kartuşu kurutmayın. Kullanıcı filtre yuvasına steril solüsyon dökülebilir, tekrar kullanmadan önce temizleyin.
4. Kullanıcılar filtre için buharla sterilizasyona ihtiyaç duyuyorsa, tahliye yoğuşma suyunun ve buhar basıncının 0,1MPa'yı geçmediğinden emin olun, filtre fark basıncı 0,015MPa'yı geçmediğinden emin olun.
Kullanıcıların ıslak kartuşu dezenfekte etmesi gerekiyorsa, lütfen tüm sıvıları emen temiz basınçlı hava kullanın, aksi takdirde buhar kartuşu tahrip eder.

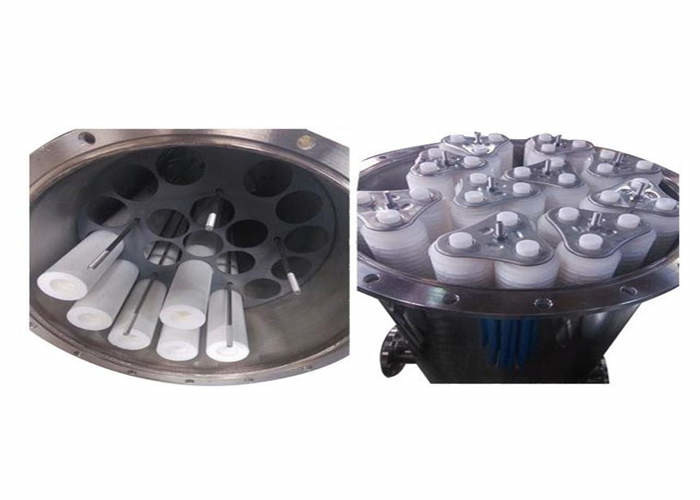

Kartuş değiştirme yolları
1. Filtreyi kapatın, adam deliği kapağını sökün.
2. Kartuştaki vidaları kapatın, kartuşu çıkarın. İçerideki filtreyi temizleyin.
3. Kartuşun her iki yanındaki halka contaları çıkarın, temizleyin ve yeni kartuşlara takın. Bilgi: Lütfen ıslak olduğundan emin olmak için kullanmadan önce yeni kartuşu 30 dakika bekletin.
4. Kartuşu sokete yerleştirin.
5. Baskı plakasını sıkın vidaları yerleştirin.
6. Üst rögar kapağını yerleştirin. Filtreyi çalıştır.
7. Filtre vanasını suyla doldurmak için giriş vanasını, havalandırma vanasını açın.
Hava tahliye vanasını kapatın, tahliye vanasını açın ve çıkış suyu durumuna bakın. Su berraklaştığında, filtre çalışmaya devam edebilir. Dikkat: lütfen kullanmadan önce yeni kartuşu yıkayın.
